Mein Fahrrad hat einen Schnellspanner und ich benötige Hilfe bei der Kupplungsanbindung

Alle wichtigen Informationen hinsichtlich der Anforderungen an dein Fahrrad findest du bei den FAQ-Themen unter dem Punkt "Was sind die Anforderungen an mein Fahrrad / Zugfahrzeug ?"

Die im Lieferumfang enthaltene Qeridoo Universalkupplung passt nahezu an alle Fahrräder. In der Regel erfolgt die Anbindung über die Hinterradachse. Die Kupplung wird immer an der linken Fahrradseite befestigt. Die Universalkupplung wird zwischen Rahmen und Schnellspannmutter oder Klemmhebel befestigt. Es kann durch eine spezielle Bauform oder einer unzureichenden Hinterradachsen Länge des Fahrrades dazu führen, dass eine Anbindung nicht ohne weiteres Zubehör möglich ist.

Es ist es wichtig, für dein Fahrrad, vorab herauszufiltern, ob eine Verlängerung und/oder ein Abstandshalter notwendig ist um die Universalkupplung ordnungsgemäß anzubringen. Im Falle eines verbauten Schnellspanners bieten wir insgesamt drei verschiedene Lösungen an.

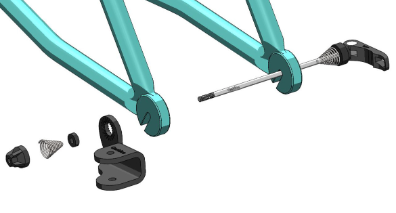

Lösung 1 - Schnellspanner) Du tauschst den vorhandenen Schnellspanner gegen einen längeren Schnellspanner aus. Hier sollte vorab die Länge des verbauten Fahrrad-Schnellspanners ermittelt und anschließend abgeglichen werden. Der Schnellspanner dient ausschließlich als Verlängerung. Du kannst den entsprechenden Artikel gerne bei uns aus dem Zubehörkatalog erwerben: Verlängerte Schnellspannachse 190 mm !

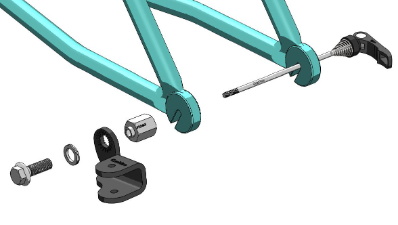

Lösung 2 - Polygonadapter) Den Verschluss des Schnellspanners, in der Regel meist eine Mutter, kannst du durch einen Polygonadapter ersetzen. Achtung: Der Verschluss der Mutter sollte sich links am Fahrrad befinden. Hinweis: Sollte der Schnellspanner den Mutterverschluss rechts haben, dann kann in den meisten Fällen der Schnellspanner anders herum im Fahrrad eingesetzt werden. Gerne hier Rücksprache mit einem Fahrradhändler oder dem Hersteller halten. Die Kupplung wird anschließend anhand der Schraube des Adapters fixiert. Somit fungiert der Polygonadapter gleichzeitig sowohl als Verlängerung als auch als Abstandshalter. Du kannst den entsprechenden Artikel gerne bei uns aus dem Zubehörkatalog erwerben: Polygonadapter 5x0,8 für Schnellspannachsen

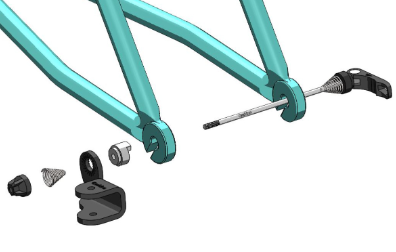

Lösung 3 - Kupplungsverdrehsicherung) Sollte die Schnellspannachse deines Fahrrades ausreichend Anbindungsfläche aufweisen kannst du bei Bedarf eine Verdrehsicherung verwenden. Diese verhindert das Verdrehen der Kupplung und hält den Schnellspanner in einer festen Position was zusätzliche Stabilität bietet. Außerdem kann die Verdrehsicherung ebenfalls als Abstandshalter eingesetzt werden. Wichtig: Sollte es vorkommen, dass die KVS nicht auf Anhieb in das Ausfallende passt kann man die dementsprechenden Stellen ein wenig abschleifen.

Im Falle, dass dein Schnellspanner zu kurz ist und du eine Verdrehsicherung verbauen möchtest, kannst du die Hinterradachse gegen eine verlängerte Schnellspannachse austauschen (Schnellspannachse 190 mm) und anschließend in Kombination mit der Kupplungsverdrehsicherung deine Universalkupplung ordnungsgemäß montieren.

Die Kupplungsverdrehsicherung ist in 4 verschiedenen Größen erhältlich:
A-COAT-22-BK040: Kupplungsverdrehsicherung 4mm
A-COAT-22-BK080: Kupplungsverdrehsicherung 8mm
A-COAT-22-BK100: Kupplungsverdrehsicherung 10mm

A-COAT-22-BK150: Kupplungsverdrehsicherung 15mm

Alternativ kannst du sehr gerne auch bei unseren SONDERLÖSUNGEN im Qeridoo Kupplungsleitfaden vorbeischauen.
