Mein Fahrrad hat eine Steckachse und ich benötige Hilfe bei der Kupplungsanbindung

Alle wichtigen Informationen hinsichtlich der Anforderungen an dein Fahrrad findest du bei den FAQ-Themen unter dem Punkt "Was sind die Anforderungen an mein Fahrrad / Zugfahrzeug ?"

Die im Lieferumfang enthaltene Qeridoo Universalkupplung passt nahezu an alle Fahrräder. In der Regel erfolgt die Anbindung über die Hinterradachse. Die Kupplung wird immer an der linken Fahrradseite befestigt. Die Steckachse muss ausreichend lang sein, um die 5 mm dicke Auflagefläche der Universalkupplung mit ausreichender Klemmkraft zu befestigen. Es kann durch eine spezielle Bauform oder einer unzureichenden Hinterradachsen Länge des Fahrrades dazu führen, dass eine Anbindung nicht ohne weiteres Zubehör möglich ist.

Im Falle einer Steckachse liegt die Lösung meist in einer Verlängerung. Für solche Fälle bieten wir insgesamt drei verschiedene Steckachsadapter in unserem Sortiment an.

Folgende Ermittlungsschritte müssen vorab deinerseits ausgeführt werden:


SCHRITT 1) Es müssen vorerst die folgenden drei Daten Deiner Fahrrad-Steckachse, entweder eigenständig oder alternativ über Deinen Fahrradhersteller, ermittelt werden:
- Achslänge (*Info: Erfahrungsgemäß geben viele Fahrradhersteller als Länge die "Innenbreite des Rahmens" an, sodass die tatsächliche Länge der gesamten Steckachse abweichend sein kann.)
- Durchmesser
- Gewindesteigung (*Kurzanleitung zur Ermittlung: Setze ein Lineal an und miss die Entfernung von 10 Gewindesteigungen. Gleiche anschließend die Daten mit folgender Tabelle ab.)

Tipp: Alternativ kannst du auch gerne unseren Achsfinder für die Ermittlung verwenden.

SCHRITT 2) Anschließend kannst Du die ermittelten Angaben mit den Daten unserer angebotenen Steckachsadapter abgleichen. (Grün = Gewindesteigung)

- A-TA12-22-BK100: Steckachs-Adapter M12x1 (Länge: 160-172 mm; Gewindetyp: M12x1; Durchmesser: 12mm; Hülsen: 6mm konisch und 6mm)
- A-TA12-22-BK150: Steckachs-Adapter M12x1,5 (Länge: 170 mm; Gewindetyp: M12 x 1,5; Durchmesser: 12 mm)
- A-TA12-22-BK175:  Steckachs-Adapter M12x1,75 (Länge: 167-192 mm; Gewindetyp: M12x1,75; Durchmesser: 12mm; Hülsen: 7mm und 8mm)

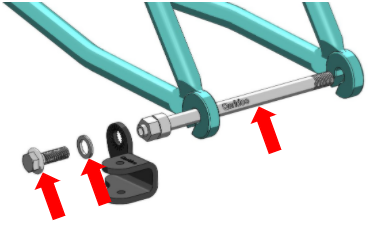

Allgemeines Bild zur Veranschaulichung der Anbindung (Kennzeichnung = Bestandteile des Adapters):

Bei deinem Fahrrad ist keiner der angebotenen Steckachsadapter passend?

Dann schaue doch gerne bei unseren SONDERLÖSUNGEN im Qeridoo Kupplungsleitfaden vorbei.
