Mein Fahrrad hat eine Steckachse und ich benötige Hilfe bei der Kupplungsanbindung

Geändert am Fr, 21 Nov um 12:18 NACHMITTAGS

Alle wichtigen Informationen hinsichtlich der Anforderungen an dein Fahrrad findest du bei den FAQ-Themen unter dem Punkt "Was sind die Anforderungen an mein Fahrrad / Zugfahrzeug ?"

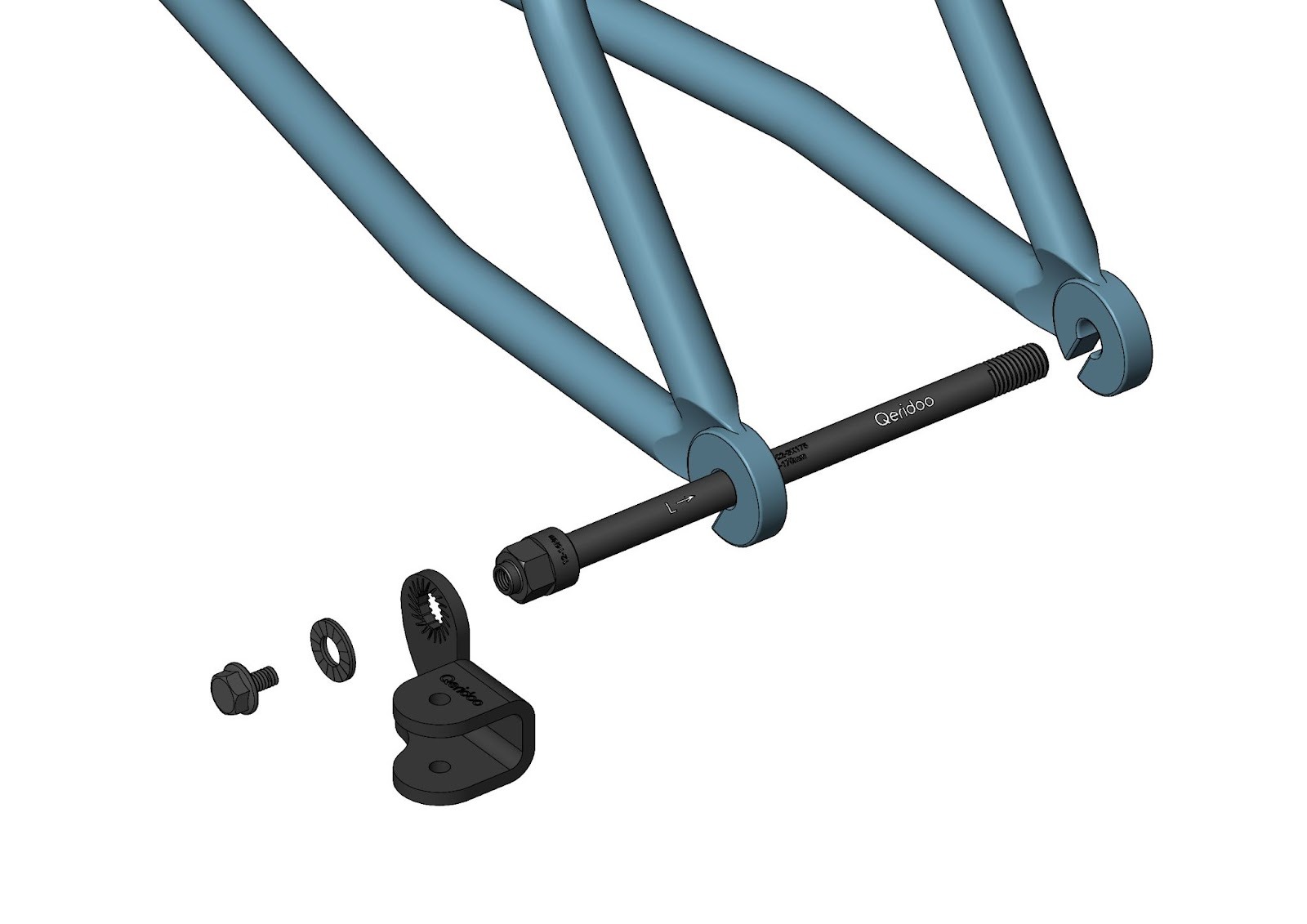

Passt das Qeridoo Kupplungssystem aus dem Lieferumfang auf eine Steckachse?

In einigen Fällen passt die Qeridoo Kupplung bereits ohne Zubehör an ein Fahrrad mit Steckachse. Ausschlaggebend ist hierfür die Gewindelänge der Steckachse.
Im Lieferumfang enthalten ist 1x die Universalkupplung.

Welche technischen Angaben Deiner Fahrrad-Steckachse musst Du kennen & wie kannst Du diese Daten messen?

Durchmesser

Kurzanleitung: Dieser wird in Millimetern gemessen ohne einen Schraubaufsatz.

Gewindesteigung

Kurzanleitung:Hierfür wird die Entfernung von zehn Gewindegängen in Millimetern gemessen. Danach wird der Abstand/ das Ergebnis mit zehn dividiert.

Gesamtlänge

Kurzanleitung: Diese wird in Millimetern gemessen. Das Gewindestück wird bei der Messung ebenfalls berücksichtigt. Der “Kopf” wird nicht gemessen.

Tipp: Du kannst Dir für die Messungen auch sehr gerne unsere Achsfinder-Schablone zur Hilfe nehmen. Diese befindet sich ebenfalls 1x im Lieferumfang des Qeridoo Modells.

Wie Du alternativ die technischen Daten in Erfahrung bringen kannst, insofern diese nicht eigenständig ausgemessen werden!

Die Daten können beim Fahrradhersteller angefragt werden
Die Daten können von einem Fahrradhandel gemessen werden

Die Steckachse Deines Fahrrades endet bündig mit dem Fahrradrahmen bzw. ist zu kurz? Dann benötigst Du einen Steckachsadapter!

Hinweis: Die Achslänge kann bündig abschließen, überstehen oder kürzer sein – entscheidend ist, dass mindestens 6 volle Gewindegänge eingeschraubt sind.
Wichtig: Bei UDH-Ausfallenden darf die Steckachse nicht überstehen.

ARTIKELNUMMER / ARTICLE NUMBER	FÜR GEWINDEART / FOR THREAD TYPE	BESCHREIBUNG / DESCRIPTION
A-TA12-22-BK100	1,0 mm - X-12	Längen = 160, 166, 172 konischer Spacer: 6 flacher Spacer: 6
A-TA12-22-BK150	1,5 mm - E-THRU	Länge = 170
A-TA12-22-BK175	1,75 mm - Maxle	Längen = 167, 174, 175, 192 flache Spacer: 7; 8

Wie Du die passende Steckachse für Dein Fahrrad ermitteln kannst!

Die technischen Angaben Deiner Fahrrad-Steckachse sollten mit den Daten des Zubehör-Artikels übereinstimmen.

Beispiel “Steckachsadapter M12x1 / 160 - 172 mm”

Durchmesser = 12 mm
Gewindesteigung = 1,0
Gesamtlänge = variabel von 160 mm - 172 mm (manuell anhand mitgelieferter Spacer einstellbar)

Bei deinem Fahrrad ist keiner der angebotenen Steckachsadapter passend?
Dann schaue doch gerne bei unseren SONDERLÖSUNGEN im Qeridoo Kupplungsleitfaden vorbei.
